リグ制御アプリ IC2FT v1.02a　　（フリーウェア　２０２６．９．２６）

CI-VやCATインターフェース接続を用いて無線機の周波数とモードを取得および設定を行うアプリです。
ジョグダイヤルなどへのマウス操作で周波数の可変ができます。
CQHpcやHamlogとの連携、ICOMとYAESU間の連携の機能があります。
周波数メモリー、メモリースキャンなどの機能があります。
Windows10/11環境で利用してください。

１．ダウンロード

IC2FT_V102A_X64.zip （2.0MB） 64bit版ダウンロード
IC2FT_V102A_X32.zip （1.8MB） 32bit版ダウンロード
バージョン履歴　　v1.02a　公開初版

２．主な使い方 　(次項の「説明書」を参照してください)

　リグ制御タブ

まず、タブの「リグ制御」画面でCI-VやCATの設定を行って下さい。（ICOMとYAESUに対応。それ以外への対応予定はありません）
HAMLOGのショートカットまたはEXEをドラッグしてフォルダを指定、Rig1からRig3は実装のCOMポートに合わせ、「使用する」ボタンを選択、「読取」ボタンはRig1～Rig3で1個のみの排他選択になります。HAMLOGも[読取」設定ができます。CQHpcやCqhRcvCWやHAMLOGと組み合わせて利用してください。

　リモコンタブ

ダイヤルぐりぐり(ぐるぐる)、左右ボタンでアップダウン、ホイールも使えます。
モードは自動取得し現在モードのボタンが選択色になります。
周波数メモリー登録は CTRLキーを押しながらボタン選択です。
上から下にスキャンが可能です。(チェック無しはスキップ)
3.510000、3.530000、7.010000、7.030000 を上から順に設定してチェックをつけておくとスキャン開始で3.5MHzバンド内のスキャンに続けて7MHzバンド内のスキャンを行います。連続ボタンを選択しておくと繰り返します。
3.515000、7.015000 のときは設定の単一周波数に切り替わります( BandWaitで秒を設定して利用）。
バンドプラン以外のスキャンは出来ません。ただし3.5や1.9は飛び飛びなのでオフバンドも含まれます。
次期バージョンで「ステップ量の設定」の選択を、ダイヤル、Up/Down(L/R)、Up/Down(Wheel)、メモリースキャンのそれぞれに設ける予定です。

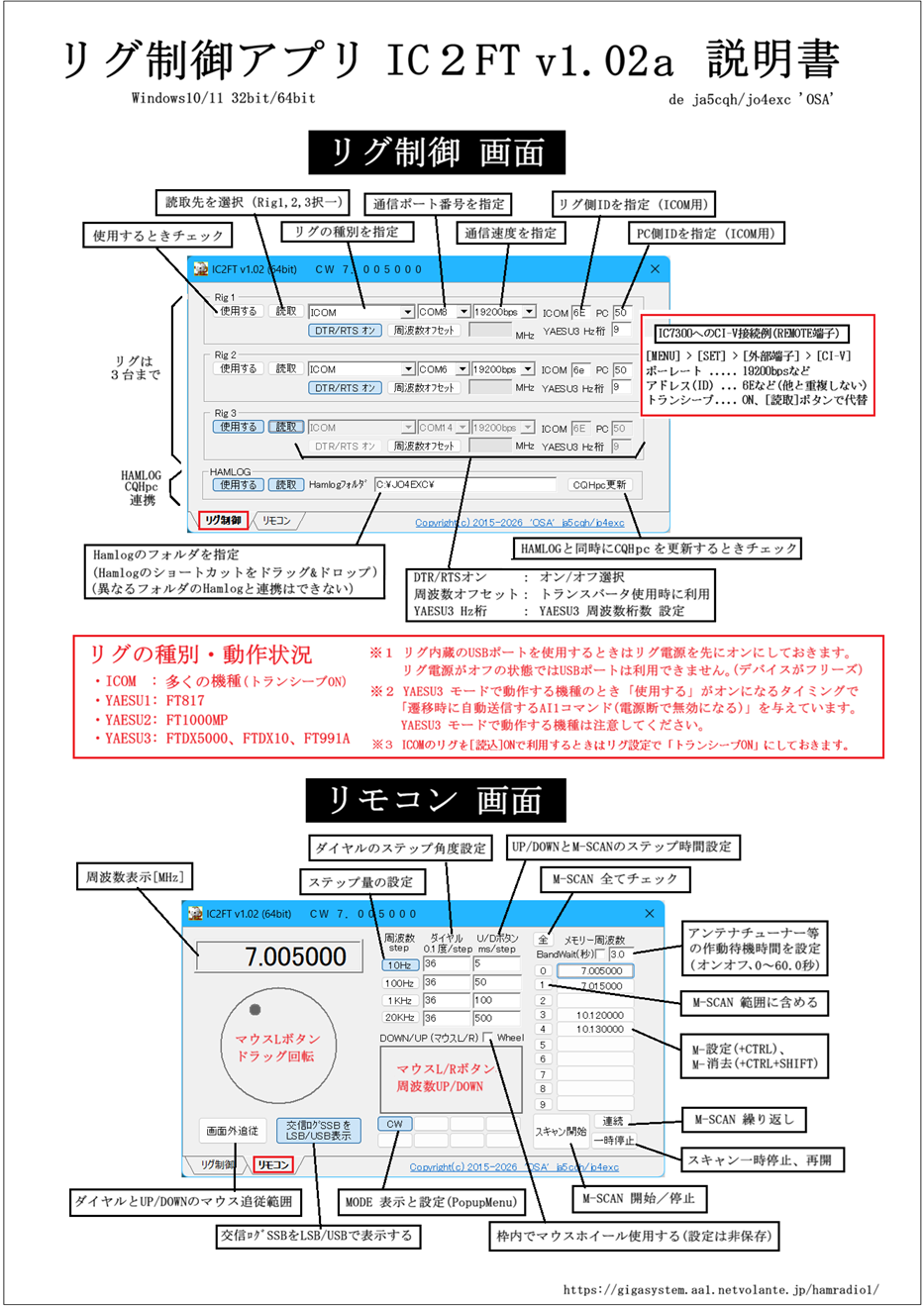

３．説明書

ボタン等の上にマウスカーソルがあるときに表示される「ヒント」を見ると殆どの操作がわかります）

４．IC2FTアプリ利用の局長さんから運用例をいただきました

"イルカさん"　からいただきました設定例と利用例です。 tnx イルカさん

設定例
YAESUのRS-232Cポート、ICOMのREMOTE端子も利用可能ですが一般的なUSBポート設定例を示します。
1.FTDX10
背面のUSB(B)端子利用
YAESU(FTDX5K),COM6(例),9600bps(例)
但しリグ側でFUNC→OPERATION SETTING→CAT RATE 9600bpsに設定要

2.IC-7300
背面のUSB(B)端子利用
ICOM,COM4(例),9600bps(例)ICOM 「94」(7300の場合),PC「00」(00はワイルド指定なので自環境で特定のコード指定があればそれを使用)
MENU→SET→外部端子→CI-V→CI-V USBポート→[REMOTEと接続]→CI=Vトランシープ　ON

利用例
1.HamLogのフォルダ指定すると連動して動作します。
2.リモコン画面でダイヤルを回すと2台のリグが連動する。(周波数、モード)。
3.リグ制御画面で優先権を与えた(読み取りボタン押下)リグから他のリグに連動できる(YAESUとICOM相互間で)
4.リモコン画面でDOWN/UP枠の中でマウスの右クリック左クリックに応じて周波数が変化します、さらにWheelにチェックを入れるとホイールで周波数可変が出来ます。
これは斬新な機能です。
5.メモリー10CHの登録とスキャンも可能。

運用例や対応無線機の設定情報などをお寄せください
( ご連絡は IC2FTブログ記事のコメントにて )

　　　　― 以上 ―
